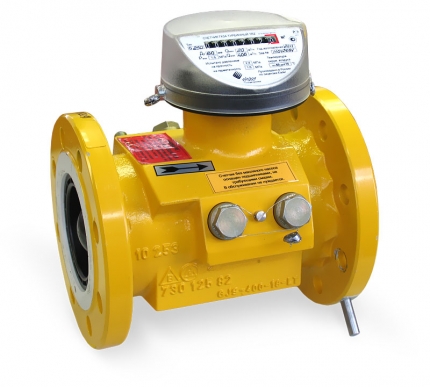

Счетчики газа TRZ турбинные

Турбинные счетчики типа TRZ предназначены для измерения (в том числе и при коммерческих операциях) объема неагрессивного, неоднородного по химическому составу, очищенного от механических примесей и осушенного природного газа по ГОСТ 5542-2014, а также воздуха, азота и других неагрессивных газов плотностью не менее 0,67 кг/м3 при плавно меняющихся его потоках.

Внимание! Для учета КИСЛОРОДА и ВОДОРОДА использование турбинных счетчиков TRZ запрещено!

Перед счетчиком на расстоянии не менее 2Ду необходимо устанавливать фильтр для очистки газа от механических примесей (размер твердых частиц, находящихся в измеряемом газе, по наибольшему измеренному значению не должен превышать 0,08 мм).

Счетчик TRZ регистрирует объем газа при рабочих условиях. Для приведения измерительного объема газа к объему при стандартных условиях счетчики могут быть оснащены электронными корректорами ЕК270 (коррекция по температуре и давлению) или ТС220 (коррекция по температуре).

Для дистанционной передачи информации к счётчику может быть присоединён низкочастотный датчик импульсов (геркон) типа IN-S10, срабатывающий от магнитной вставки, встроенной в младший разряд счётного механизма.

Отличительные особенности:

• широкий диапазон измерения расходов (Q_min / Q_max) — до 1/80, в зависимости от рабочего давления (для счетчиков исполнения «2» и «2У»);
• высокая точность измерения до 0,9% во всем диапазоне расходов (для счетчиков исполнения «2У»);
• поверка счетчик путем замены устройства измерительного (картриджа). Поверку счетчика возможно производить на месте его эксплуатации заменой устройства измерительного на аналогичное, поверенное заранее, при этом метрологические характеристики счетчика будут соответствовать характеристикам нового картриджа;
• устройство измерительное является отдельным средством измерения и имеет свидетельство об утверждении типа;
• измерительное устройство не связано жестко с корпусом счетчика, что позволяет исключить влияние механических нагрузок на метрологические характеристики счетчика;
• длина прямых участков: до счетчика от 2-х Ду, после счетчика — не требуется;
• применение подшипников, не требующих дополнительного обслуживания (смазки) во время эксплуатации счетчика (для типоразмеров TRZ Ду50-150);
• применение турбинного колеса из алюминиевого сплава в счетчиках всех типоразмеров, что позволяет добиться стабильных метрологических характеристик на высоких давлениях;
• допустимость кратковременного превышения максимального расхода газа до 1,6 Q_max;
• возможность работы с электронными корректорами ЕК-270, ЕК-280, EK-290, ТС-220;
• возможность использования высокочастотных датчиков импульсов (A1R и A1S), среднечастотного (R300) в комплексах СГ-ЭК с корректором объема газа ЕК270;
• монтаж счетчиков возможен на горизонтальном и вертикальном (при подаче газа как сверху вниз, так и снизу вверх) участке трубопровода.

Счетчик имеет следующие исполнения:

"1" – соответствует диапазону расходов 1/20 (1/30 – по спецзаказу);

"2" - соответствует диапазону расходов 1/20 (1/30 – по спецзаказу), а также 1/50 и 1/80 в зависимости от давления рабочей среды;

"2У" - соответствует диапазону расходов 1/20 (1/30 – по спецзаказу), а также 1/50 и 1/80 в зависимости от давления рабочей среды с улучшенными метрологическими характеристиками.
