Компенсаторы MG-30 сильфонные

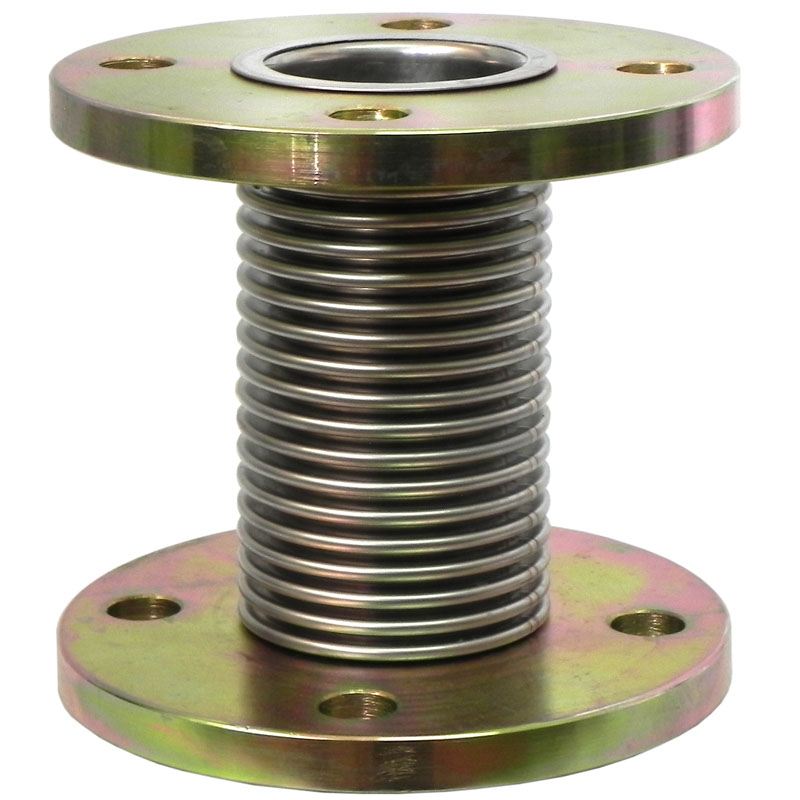

Сильфонный компенсатор MG-30-65 фланцевый Сильфонные компенсаторы MG-30

Сильфонные газовые компенсаторы MADAS (антивибрационные вставки) MG-30 - предназначены для компенсации вибраций, тепловых смещений, предотвращения деформации и, как следствие, разрушения газового трубопровода.

Компенсаторы Мадас часто устанавливают непосредственно перед газовыми горелками.

Гофрированная сталь, из которой выполнены антивибрационные вставки, компенсирует как продольные, так и поперечные напряжения, не передавая их на основную трубу, тем самым обеспечивая безопасность трубопровода.


Основные технические характеристики

Параметры изделия Общие характеристики
Рабочая среда метан, сжиженный газ, азот - сухие газы, биогаз
Тип присоединения DN15...DN50 - муфтовое, согласно EN 10226
DN40...DN300 - фланцевое, согласно ГОСТ 33259-2015
Температура окружающей среды, °С от –40 до +80
Максимальное рабочее давление, МПа (бар) 0,3 (3,0)
Монтажное положение горизонтальное, вертикальное
Материал корпуса нержавеющая сталь
Маркировка Присоединение муфтовое, DN Длина, мм
MG-30-02 DN 15 145±5
MG-30-03 DN 20 150±5
MG-30-04 DN 25 165±5
MG-30-05 DN 32 165±5
MG-30-06 DN 40 210±5
MG-30-07 DN 50 230±5
Маркировка Присоединение фланцевое, DN Длина, мм
MG-30-40 DN 40 135
MG-30-50 DN 50 155
MG-30-65 DN 65 155
MG-30-80 DN 80 165
MG-30-100 DN 100 175
MG-30-125 DN 125 195
MG-30-150 DN 150 200
MG-30-200 DN 200 220
MG-30-250 DN 250 225
MG-30-300 DN 300 -
