Клапаны ПСК, КПС сбросные

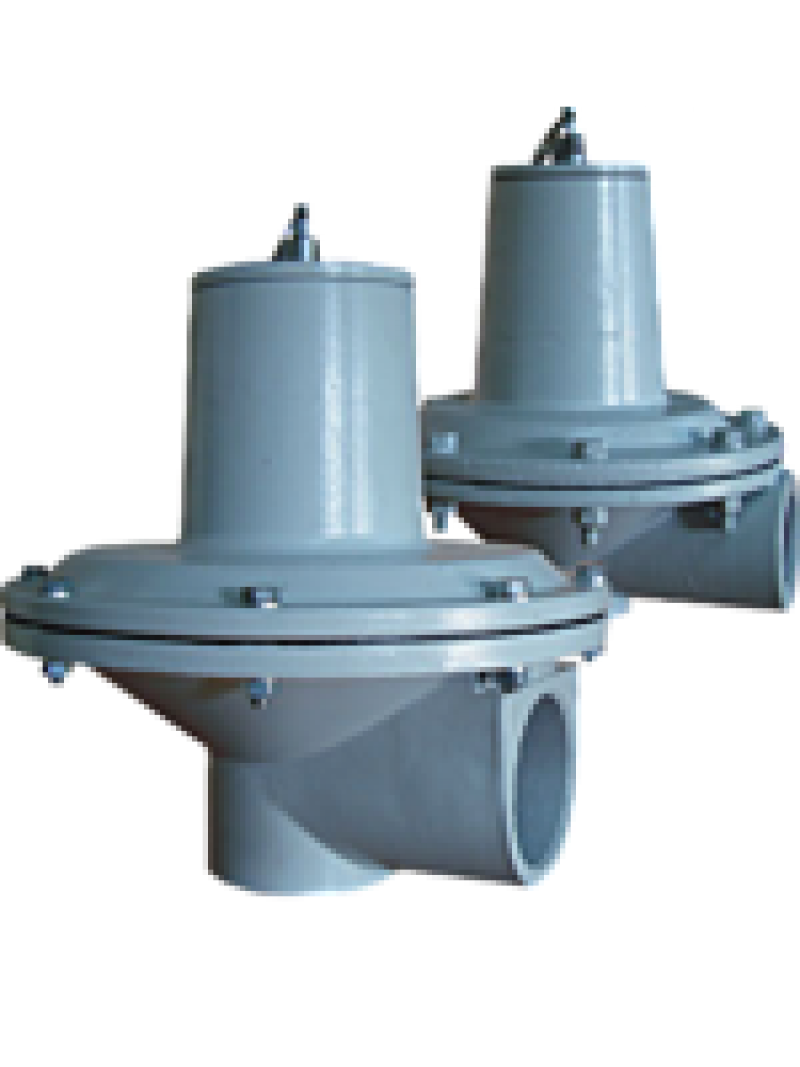

Клапан сбросной ПСК-50 Клапан сбросной ПСК-50, ПСК-25

Клапаны предохранительные сбросные ПСК, КПС предназначенны для сброса газа за регулятором давления, в случае кратковременного превышения давления газа сверх установленного.

Сбросные клапаны КПС и ПСК устанавливаются на газопроводах низкого, среднего и высокого давления.

Клапаны бывают пружинные и мембранные. Пружинные клапаны ПСК снабжены устройством для их принудительного открытия и контрольной продувки с целью предотвращения прикипания, примерзания и прилипания золотника к седлу, а также для удаления твердых частиц, попавших между уплотнительными поверхностями.

Поставляем ЗИП и ремкомплекты для ПСК: мембрана, пружина, клапан рабочий и пр.

Основные технические характеристики

Параметры изделия Общие характеристики
Рабочая среда природный газ по ГОСТ 5542-2014
Температура окружающей среды, °C от -40 до +45
Параметры изделия ПСК-50Н/5 ПСК-50Н/20 ПСК-50С/50 ПСК-50С/125 ПСК-50С/300 ПСК-50В/700 ПСК-50В/1000
Диаметр условного прохода, DN, мм 50
Диапазон настройки срабатывания клапана, кПа 1...5 2...20 20...50 50...125 120...300 125...700 125...1000
Тип соединения вход/выход G 2", резьба внутренняя
Габаритные размеры, мм - диаметр 220
- высота 245
Масса, кг, не более 5
Параметры изделия ПСК-25Н ПСК-25В   КПС-Н КПС-С-1 КПС-С-2 КПС-С-3
Диаметр условного прохода, DN, мм 25   20
Диапазон настройки срабатывания клапана, кПа 1...20
2,5...100
100...300
300...1000
1,9...5,5 7,5...22,5 22,5...90 90...360
Тип соединения вход/выход G 1", резьба внутренняя G 3/4", резьба внутренняя
Габаритные размеры, мм - строительная дина - 65
- диаметр 160 105
- высота 200 122
Масса, кг, не более 3 0,5

Схема / чертеж клапанов ПСК, КПС

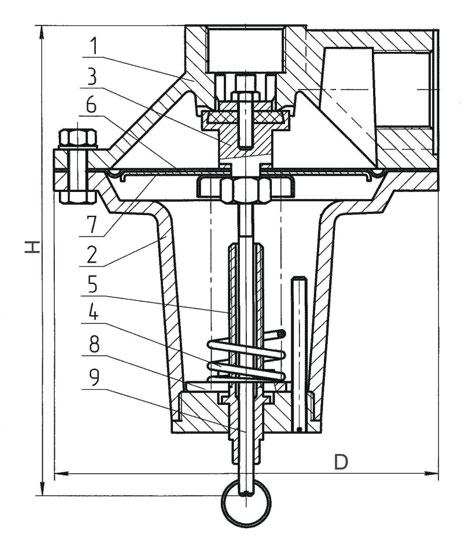

Чертеж клапана ПСК-25

1 - корпус
2 - клапан
3 - крышка
4 - пружина
5 - винт
6 - мембрана
7 - тарелка
8 - опора
9 - шток
