Регуляторы РДП, Venio-C

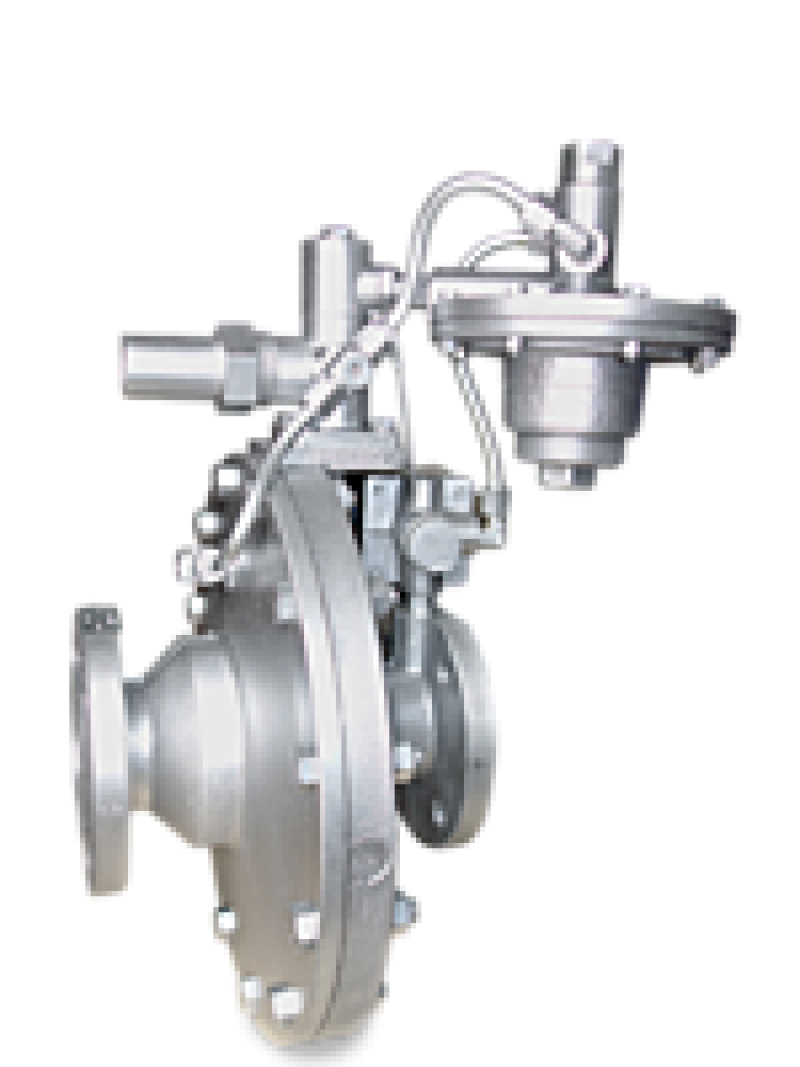

Регулятор давления газа РДП-50Н Регулятор давления газа Venio-C

Регуляторы давления газа РДП, Venio-C предназначены для редуцирования высокого или среднего давления на среднее или низкое, автоматической стабилизации выходного давления на заданном уровне, независимо от изменений входного давления и расхода, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх заданных значений (при установке запорного клапана типа КПЗ, ПКН, ПКВ).

Регуляторы РДП и Venio-C предназначены для установки в газорегуляторных пунктах ГРУ, ГРПШ, ПГБ, ГРПБ, системах газоснабжения городских и сельских населенных пунктов, промышленных и коммунально-бытовых предприятий.

Поставляем ЗИП и ремкомплекты для РДП, Venio-C: мембраны, пружины, клапаны, седла, пилот, уплотнения и пр.

Основные технические характеристики

Параметры изделия Общие характеристики
Регулируемая среда природный газ по ГОСТ 5542-2014
Температура окружающей среды, °С от -40 до +60
Максимальное входное давление, МПа (кгс/см²) 1,2 (12)
Параметры изделия РДП-50Н РДП-50В РДП-100Н РДП-100В РДП-200Н РДП-200В
Диаметр условного прохода, DN, мм 50 100 200
Диапазон настройки выходного давления, кПа 1,5-60 60-600 1,5-60 60-600 1,5-60 60-600
Пропускная способность при максимальном входном давлении, м³/час 6200* 25580* 85000*
подробнее смотри в таблице регуляторов
Габаритные размеры, мм - строительная длина 230 350 420
- длина (с катушкой) 230 350 (500) 420 (600)
- ширина 440 480 620
- высота 520 615 795
Масса (с катушкой), кг, не более 20 55 (67) 80 (110)
Параметры изделия VENIO-C-50-Н VENIO-C-50-В VENIO-C-80-Н VENIO-C-80-В VENIO-C-100-Н VENIO-C-100-В
Диаметр условного прохода, DN, мм 50 80 100
Диапазон настройки выходного давления, кПа 1,5-40 40-600 1,5-40 40-600 1,5-40 40-600
Пропускная способность при максимальном входном давлении, м³/час 6500* 14500* 28300*
подробнее смотри в таблице регуляторов
Габаритные размеры, мм - строительная длина 173 235 350
- длина 314 360 350
- ширина 173 235 470
- высота 480 500 665
Масса, кг, не более 12.5 20.5 40

  * - конкретные значения пропускной способности зависят от значений входного и выходного давлений регулятора.

Схема / чертеж регуляторов РДП, Venio-C

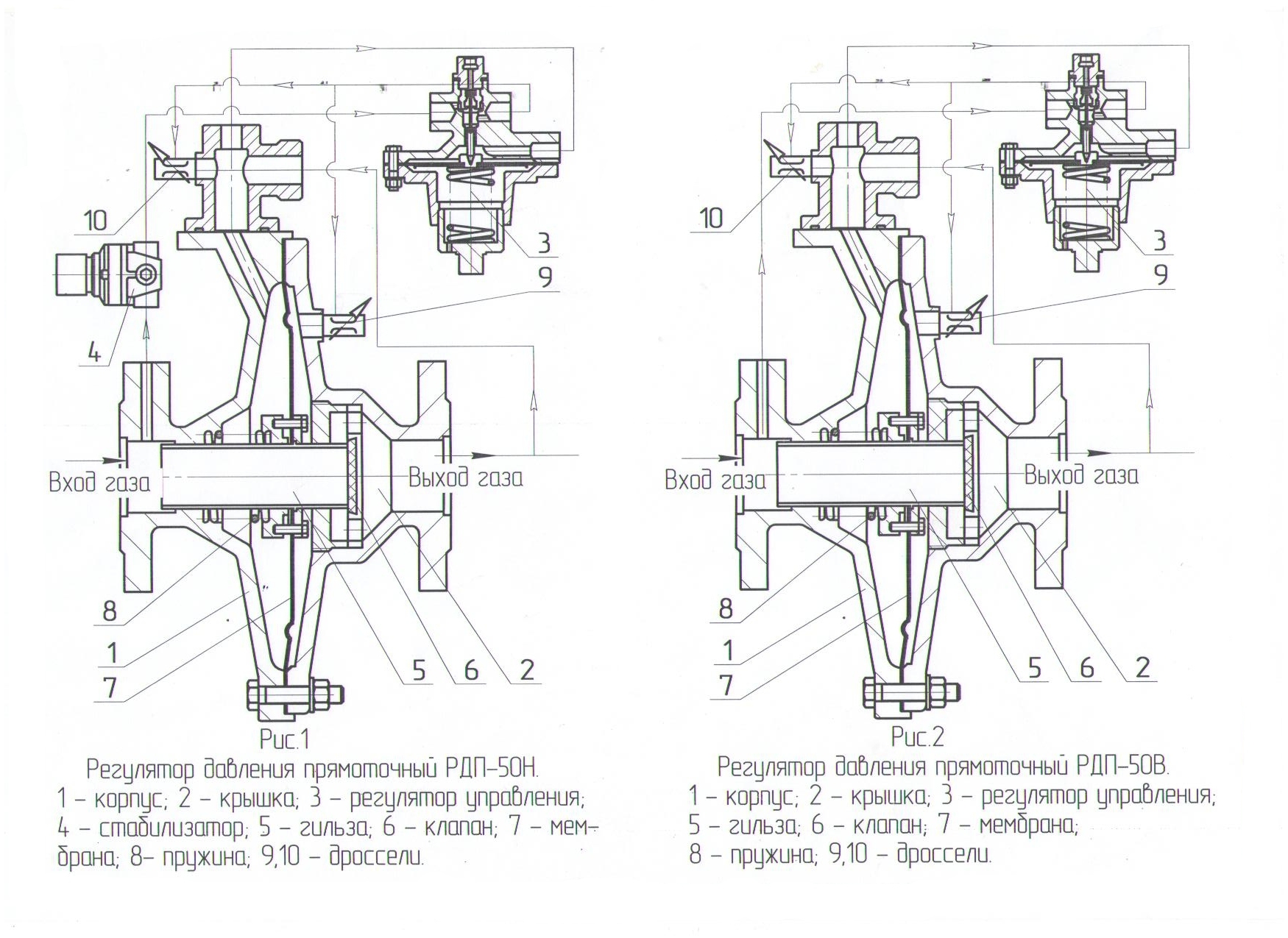

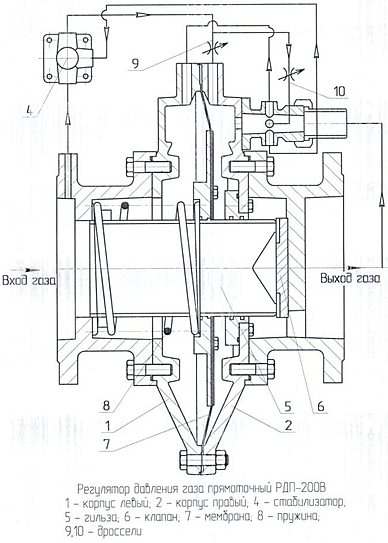

Чертеж регулятора РДП-50 Чертеж регулятора РДП-200
