Регуляторы РДГБ, РДГК, РДГД бытовые

Характеристики Чертеж / схема

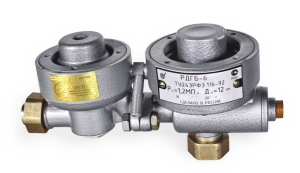

Регулятор давления газа РДГБ-6 Регулятор давления газа РДГД-20М

Регуляторы давления газа типа РДГБ-6, РДГК-10, РДГД-20 предназначены для редуцирования высокого или среднего давления на низкое, автоматической стабилизации выходного давления на установленном уровне, независимо от изменений входного давления и расхода, автоматического отключения подачи газа (наличие встроенного ПЗК) при аварийном повышении и понижении выходного давления свыше допустимых значений.

Регуляторы РДГБ-6 предназначены для установки в газорегуляторных пунктах ГРУ, ГРПШ, ПГБ, ГРПБ систем газоснабжения городских и сельских населенных пунктов, промышленных и коммунально-бытовых предприятий.

Поставляем ЗИП и ремкомплекты для РДГБ, РДГК, РДГД: мембраны, пружины, клапаны, седла, уплотнения и пр.

Основные технические характеристики

Параметры изделия РДГБ-6 РДГК-10 РДГК-10М
Регулируемая среда природный газ по ГОСТ 5542-2014
Температура окружающей среды, °С от -40 до +60
Диаметр условного прохода, вход/выход, DN, мм 12 / 12 12 / 20
Максимальное входное давление, МПа (кгс/см²) 1,2 (12) 0,6 (6)
Диапазон настройки выходного давления, кПа 2,2 1,5 - 2,0 1,5 - 2,0
2,0 - 3,0 "Сигнал"
Пропускная способность при максимальном входном давлении, м³/час 6 15,5 90
подробнее смотри в таблице регуляторов
Габаритные размеры, мм - длина 200 395
- ширина 82 266
- высота 100 166
Масса, кг, не более 1,2 4,0
Параметры изделия РДГД-20М-1,2 РДГД-20М-0,6 РДГД-20М1-1,2 РДГД-20М1-0,6 РДГД-20М1-0,3
Регулируемая среда природный газ по ГОСТ 5542-2014
Температура окружающей среды, °С от -40 до +60
Диаметр условного прохода, вход/выход, DN, мм 15 / 32
Максимальное входное давление, МПа (кгс/см²) 1,2 (12) 0,6 (6) 1,2 (12) 0,6 (6) 0,3 (3)
Диапазон настройки выходного давления, кПа 2,0 - 2,5 1,0 - 2,0
Диаметр седла, мм 3 5 3 5 7
Пропускная способность при максимальном входном давлении, м³/час 70
подробнее смотри в таблице регуляторов
Габаритные размеры, мм - строительная длина 246
- длина 418 440
- ширина 166
- высота 276 305
Масса, кг, не более 5,5
Параметры изделия РДГД-20М2-1,2 РДГД-20М2-0,6 РДГД-20М2-0,3 РДГД-20М3-1,2 РДГД-20М3-0,6 РДГД-20М3-0,3
Регулируемая среда природный газ по ГОСТ 5542-2014
Температура окружающей среды, °С от -40 до +60
Диаметр условного прохода, вход/выход, DN, мм 15 / 32
Максимальное входное давление, МПа (кгс/см²) 1,2 (12) 0,6 (6) 0,3 (3) 1,2 (12) 0,6 (6) 0,3 (3)
Диапазон настройки выходного давления, кПа 2,5 - 3,5 3,5 - 5,0
Диаметр седла, мм 3 5 7 3 5 7
Пропускная способность при максимальном входном давлении, м³/час 70
подробнее смотри в таблице регуляторов
Габаритные размеры, мм - строительная длина 246
- длина 418
- ширина 166
- высота 276
Масса, кг, не более 5,5

Схема / чертеж регуляторов РДГБ, РДГК, РДГД

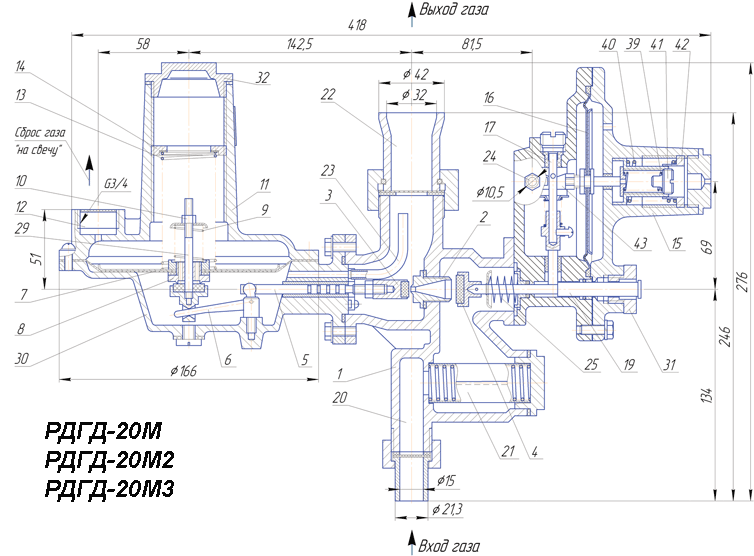

Чертеж регулятора РДГД-20М, М2, М3

1 – корпус
2 – седло
3 – рабочий клапан
4 – отсечной клапан
5, 17, 19, 29 – шток
6 – рычажный механизм
7, 16 – мембрана
8 – сбросной клапан
9, 13, 25, 39, 40 – пружина
10, 14, 41, 42 – регулировочные гайки
11 – крышка мембранного узла
12, 24 – штуцер
15 – отключающее устройство
20 – входной патрубок
21 – фильтр
22 – выходной патрубок
23 – импульсная трубка
30 – корпус мембранного узла
31, 32 – пробка
43 – толкатель

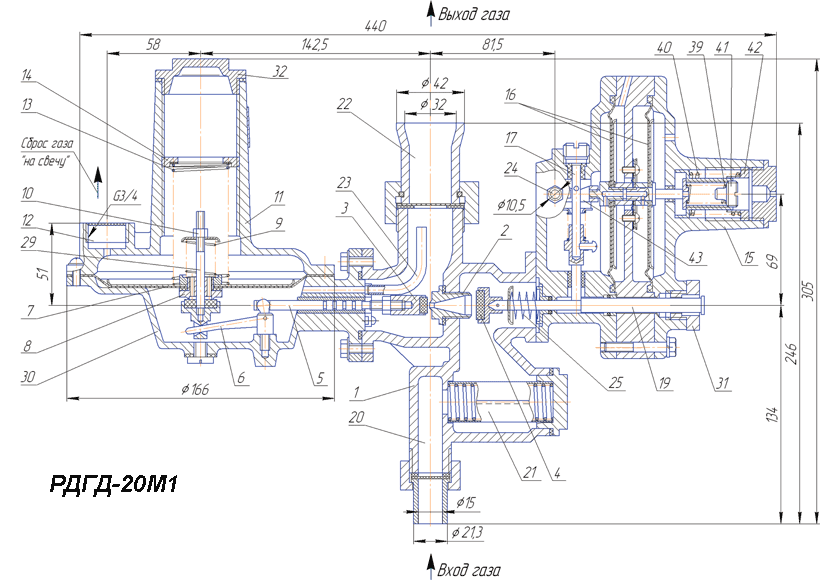

Чертеж регулятора РДГД-20М1
