Регуляторы РДГ коммунальные

Регулятор давления газа РДГ-25 Регулятор давления газа РДГ-80

Регуляторы давления газа РДГ предназначены для редуцирования высокого и среднего давления на среднее или низкое, автоматического поддержания выходного давления на заданном уровне, независимо от изменений расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх заданных значений.

Регуляторы РДГ предназначены для установки в газорегуляторных пунктах ГРУ, ГРПШ, ПГБ, ГРПБ систем газоснабжения городских и сельских населенных пунктов, промышленных и коммунально-бытовых предприятий.

Поставляем ЗИП и ремкомплекты для РДГ: мембраны, пружины, клапаны, седла, пилот КН-2(КВ-2) регулятор управления, стабилизатор, уплотнения и пр.

Основные технические характеристики

Параметры изделия Общие характеристики
Регулируемая среда природный газ по ГОСТ 5542-2014
Температура окружающей среды, °С от -40 до +60
Максимальное входное давление, МПа (кгс/см²) 1,2 (12)
Диапазон настройки выходного давления, кПа 1,5-60 60-600 1,5-60 60-600
Параметры изделия РДГ-25Н РДГ-25В РДГ-50Н РДГ-50В
Диаметр условного прохода вход/выход, DN, мм 25 / 32 50
Диаметр седла, мм 21 30 / 35 / 40 / 45
Пропускная способность при максимальном
входном давлении, м³/час
2200* 2800* / 4050* / 5450* / 7100*
подробнее смотри в таблице регуляторов
Габаритные размеры, мм - строительная длина 325 365
- длина 365 440
- ширина 440 550
- высота 460 350
Масса, кг, не более 15 26
Параметры изделия РДГ-80Н РДГ-80В РДГ-150Н РДГ-150В
Диаметр условного прохода вход/выход, DN, мм 80 150
Диаметр седла, мм 65 98
Пропускная способность при максимальном
входном давлении, м³/час
14600* 32000*
подробнее смотри в таблице регуляторов
Габаритные размеры, мм - строительная длина 502 570
- длина 680 630
- ширина 560 650
- высота 470 890
Масса, кг, не более 60 150

  * - конкретные значения пропускной способности зависят от значений входного и выходного давлений регулятора.

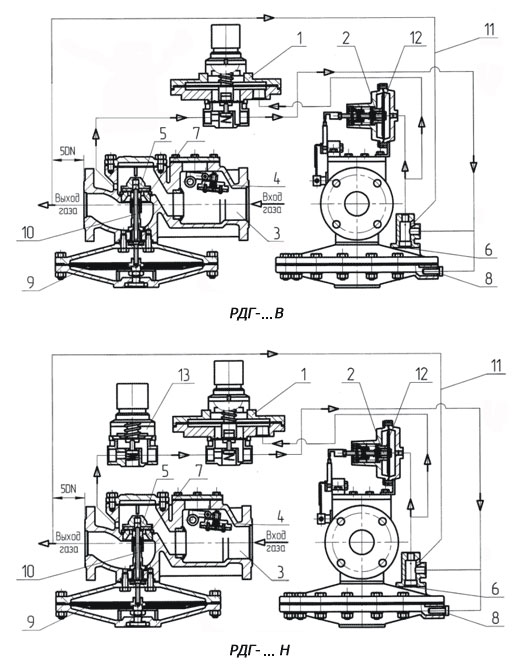

Схема / чертеж регулятора РДГ

Чертеж регулятора РДГ

1 - регулятор управления (пилот)
2 - механизм контроля
3 - корпус
4 - клапан отсечной
5 - клапан рабочий
6 - нерегулируемый дроссель
7 - седло
8 - регулируемый дроссель
9 - мембрана рабочая
10 - шток исполнительного устройства
11 - трубка импульсная
12 - шток механизма контроля
13 - стабилизатор
