Регуляторы РДБК, РДУК

Характеристики Чертеж / схема

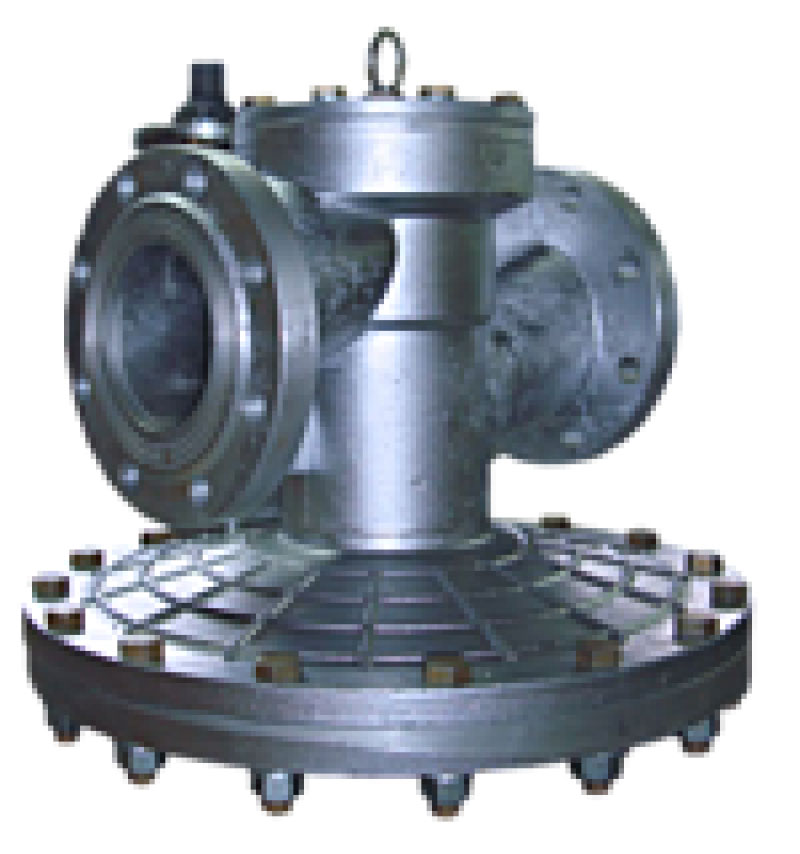

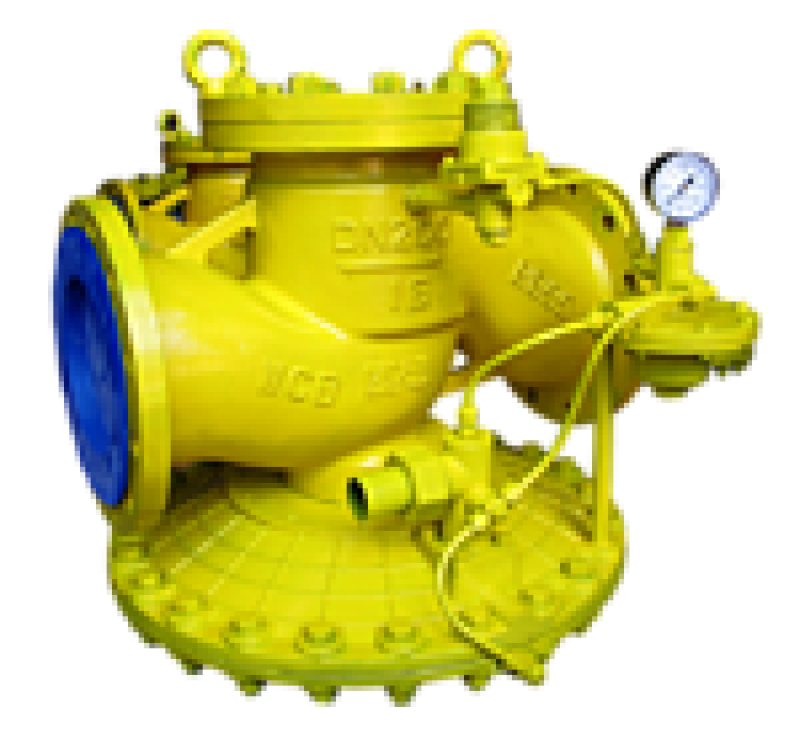

Регулятор давления газа РДБК1-200 Регулятор давления газа РДУК 2-100

Регуляторы давления газа РДБК, РДУК предназначены для редуцирования высокого и среднего давления на среднее или низкое, автоматического поддержания выходного давления на заданном уровне, независимо от изменений входного давления и расхода, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх заданных значений (при установке запорного клапана типа КПЗ, ПКН, ПКВ).

Регуляторы РДБК и РДУК предназначены для установки в газорегуляторных пунктах ГРУ, ГРПШ, ПГБ, ГРПБ, системах газоснабжения городских и сельских населенных пунктов, промышленных и коммунально-бытовых предприятий.

Пример обозначения регулятора: РДБК1-50/35, РДБК-1П-100/70, РДБК 1-200/140.

Поставляем ЗИП и ремкомплекты для РДБК, РДУК: мембраны, пружины, клапаны, седла, пилот КН-2(КВ-2) регулятор управления, стабилизатор, уплотнения и пр.

Основные технические характеристики

Параметры изделия Общие характеристики
Регулируемая среда природный газ по ГОСТ 5542-2014
Температура окружающей среды, °С от -40 до +60
Максимальное входное давление, МПа (кгс/см²) 1,2 (12)
Параметры изделия РДБК1-25 РДБК 1П-25 РДБК1-50
РДУК 2Н-50		 РДБК 1П-50
РДУК 2В-50
Диаметр условного прохода, DN, мм 25 50
Диапазон настройки выходного давления, кПа 1,0-60 30-600 1,0-60 30-600
60-600
Диаметр седла, мм 21 25 35 25 35
Пропускная способность при максимальном
входном давлении, м³/час		 2210* 2925 6500 2925 6500
подробнее смотри в таблице регуляторов
Габаритные размеры, мм - строительная длина 200 230
- ширина 460 347 466
- высота 282 245 278
Масса, кг, не более 12 20 17
Параметры изделия РДБК1-100
РДУК 2Н-100		 РДБК 1П-100
РДУК 2В-100		 РДБК1-200
РДУК 2Н-200		 РДБК 1П-200
РДУК 2В-200
Диаметр условного прохода, DN, мм 100 200
Диапазон настройки выходного давления, кПа 1,0-60 30-600
60-600		 1,0-60 30-600
60-600
Диаметр седла, мм 50 70 50 70 105 140 105 140
Пропускная способность при максимальном
входном давлении, м³/час		 12440 24880 12440 24880 47250 70250 47250 70250
подробнее смотри в таблице регуляторов
Габаритные размеры, мм - строительная длина 350 600
- ширина 534 615
- высота 418 711
Масса, кг, не более 60 114

  * - конкретные значения пропускной способности зависят от значений входного и выходного давлений регулятора.

Схема / чертеж регуляторов РДБК, РДУК

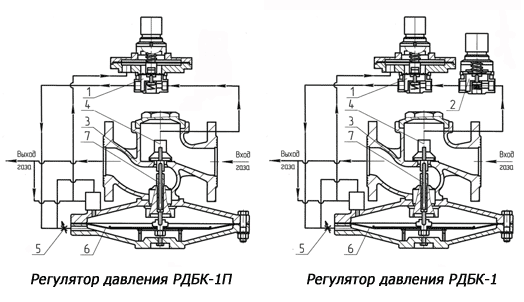

Чертеж регулятора РДБК

1 - регулятор управления низкого давления (пилот)
2 - регулятор давления прямого действия (стабилизатор)
3 - клапан регулирующий
4 - клапан регулятора
5 - дроссель регулирующий
6 - мембрана рабочая
7 - шток

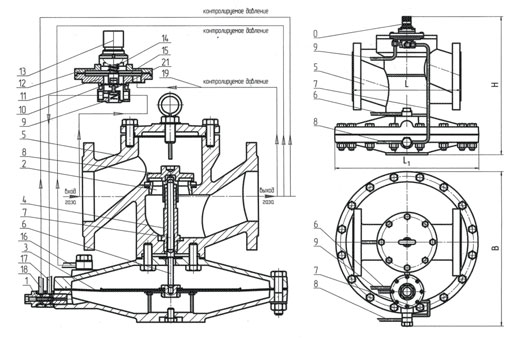

Чертеж регулятора РДУК

1 - дроссель
2 - седло
3 - мембрана рабочая
4 - направляющая колонка
5 - клапан регулирующий
6, 10 - толкатель
7 - шток
8 - клапан рабочий
9 - пружина клапана пилота
11 - корпус пилота
12 - крышка пилота
13 - регулировочный стакан
14 - пружина пилота
15 - мембрана пилота
16-19 - трубка
20 - (пилот)
21 - клапан пилота
