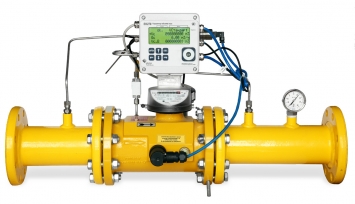

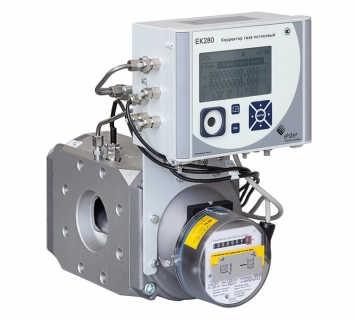

Узлы учета расхода газа СГ-ЭК-Р, СГ-ЭК-Т предназначены для измерения объема неагрессивного, сухого и очищенного газа, приведенного к стандартным условиям по ГОСТ 2939 путем измерения объема газа при рабочих условиях счетчиками газа турбинными (TRZ, СГ) или ротационными (RABO, RVG) и автоматической электронной коррекции по измеренным значениям температуры, давления газа, вычисленного по ГОСТ 30319 или подстановочному значению коэффициента сжимаемости газа.
Измерительные комплексы СГ-ЭК применяются для коммерческого и технологического учета потребленного природного газа по ГОСТ 5542 и других неагрессивных, сухих и очищенных газов (воздух, азот, аргон и т.п., за исключением кислорода!) в газораспределительных пунктах (ГРУ, ГРПШ, ПГБ) и станциях (ГРС), теплоэнергетических установках (ТКУ) и на других технологических объектах.
Принцип действия комплекса СГ-ЭК основан на вычислении объема газа, приведенного к стандартным условиям на основе объема газа, измеренного счетчиками газа турбинными (TRZ, СГ) или ротационными (RABO, RVG) при рабочих условиях, а также температуры и давлении газа, измеренных корректором объема газа и коэффициента сжимаемости, вычисленного по ГОСТ 30319 или его подстановочного значения.
Измерительные комплексы СГ-ЭКВз изготавливаются на основе электронного корректора ЕК-270, ЕК-280 или EK-290. Также могут оснащаться встроенным преобразователем перепада давления ППД.
Отличительные особенности:
- измерение перепада давления на счетчике газа (преобразователь перепада давления ППД);
- контроль текущего расхода газа при использовании дополнительных датчиков импульсов: ВЧ датчика импульсов A1K, СЧ датчика импульсов R300 - для комплексов со счетчиками RVG, RABO; ВЧ датчиков импульсов A1S, A1R, СЧ датчика импульсов R300 - для комплексов со счетчиками TRZ, TRZ2;
- измерение температуры окружающей среды (дополнительная опция);
- межповерочный интервал - 5 лет;
- одновременное проведение поверки и комплекса, и счетчика, и корректора с преобразователями один раз в пять лет, что очень удобно для потребителя;
- установка во взрывоопасной зоне, маркировка взрывозащищенности 1ExibIIBT4;
- автономная работа от внутренних элементов питания;
- интеграция в систему дистанционной передачи данных (АСКУГ) с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса;
- отправка и прием SMS сообщений на корректор ЕК270;
- изменение параметров газа дистанционно с помощью программного обеспечения или с помощью SMS-сообщений.
Как подобрать измерительный комплекс (узел учета)? Можно воспользоваться: Программа подбора узла учета СГ-ЭК-Р и СГ-ЭК-Т
Выполняемые функции:
- вычисление приведенного к стандартным условиям объема газа;
- отображение на дисплее корректора информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д), данных архивов и журналов — суточного потребления и максимальных расходов текущего и прошедшего месяца с указанием времени и даты и т.д.;
- возможность интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса;
- дистанционная передача данных архива и технологических данных с помощью программного обеспечения СОДЭК;
- периодический вывод данных на принтер, оснащенный последовательным портом;
- представление отчетов о нештатных ситуациях, авариях, несанкционированных вмешательствах;
- архивирование основных измеряемых и вычисляемых параметров;
- почасовая запись данных в архив за 9 месяцев;
- ввод и изменение исходных условий и данных (процедура настройки);
- при использовании модуля функционального расширения МР270 возможно постоянное подключение различных по типу устройств (принтер, модем, ПК и пр.) для передачи или вывода на печать интервального архива (принтер), дистанционного управления корректором (модем, ПК);
- возможность работы по подставному значению расхода;
- контроль температуры окружающей среды (опционально);
- контроль перепада давления на счетчике газа (опционально, не требует внешнего питания, дооснащение в процессе эксплуатации);
- использование дополнительных высокочастотных (A1R, A1K) и среднечастотных (R300) датчиков импульсов для контроля расхода газа (опционально, дооснащение датчиком R300 в процессе эксплуатации);
- возможность дистанционной настройки корректора с помощью SMS сообщений;
- возможность работы с модулями телеметрии МТЭК-02, БПЭК-02/МТ, БПЭК-04/ЕК, БПЭК-04Ех, а также с блоками питания БПЭК-02/М и БПЭК-05;
- возможность считывания данных по оптическому интерфейсу с использованием кабеля адаптера КА/О-USB.
Дополнительное оборудование:
- кабель адаптер оптический КА/О-USB;
- программное обеспечение СОДЭК Стандарт, СОДЭК Экстра;
- внешние блоки питания и модули телеметрии МТЭК-02, БПЭК-02/М (/МТ), БПЭК-04/ЕК, БПЭК-04Ех, БПЭК-05;
- программно-аппаратный комплекс для считывания данных AS-300.
