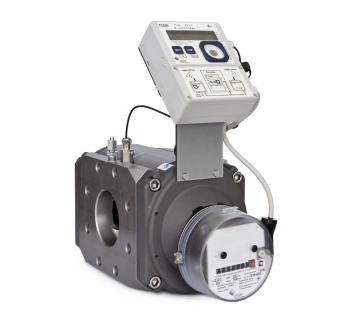

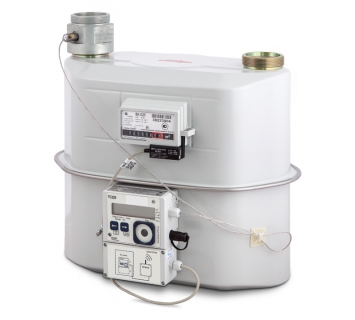

Измерительные комплексы типа СГ-ТК-Д (на базе диафрагменных счетчиков газа ВК), СГ-ТК-Р (на базе ротационных счетчиков газа RVG, RABO), СГ-ТК-Т (на базе турбинных счетчиков газа TRZ, СГ) с корректорами по температуре ТС-220 предназначены для измерения объема природного газа по ГОСТ 5542 и других неагрессивных, сухих и очищенных, одно- и многокомпонентных газов в единицах приведенного к стандартным условиям объема (количества) посредством автоматической электронной коррекции показаний турбинных (TRZ, СГ), ротационного (RVG, RABO), диафрагменного (ВК) счетчиков газа по температуре и при фиксированных значениях давления и коэффициента сжимаемости газа.
Принцип действия комплекса СГ-ТК основан на одновременном измерении объема газа (при рабочих условиях), прошедшего через счетчик, и температуры газа с последующим вычислением, обработкой и архивированием приведенного к стандартным условиям объема газа с учетом условно-постоянных (подстановочных) значений давления и коэффициента сжимаемости газа с помощью корректора объема газа ТС220.
Для комплексов СГ-ТК-Д разработана методика выполнения измерений (Свидетельство об аттестации методики измерений № 181-560-01.00270-2013), в соответствие с которой относительная расширенная неопределенность комплекса СГ-ТК на базе счетчика газа ВК с температурными корректорами ТС215 (сняты с производства) и TC220 не превышает ±3%, что соответствует требованиям ГОСТ Р 8.741-2011.
Измерительные комплексы СГ-ТК изготавливаются на основе электронного корректора ТС-220.
Основные характеристики:
- диапазон температур окружающей среды комплекса СГ-ТК от -30 до +60°C;
- подстановочное значение рабочего давления (избыточное) зависит от исполнения комплекса:
- для исполнения СГ-ТК-Д (со счётчиком газа типа ВК) - до 0,05 МПа;
- для исполнений СГ-ТК-Р(-Т) со счётчиками газа типа RVG, RABO (TRZ, СГ) - до 0,1 МПа; - межповерочный интервал - 5 лет;
- установка во взрывоопасной зоне, маркировка взрывозащищенности 1ExibIIBT4;
- автономная работа от внутренних элементов питания;
- интеграция в систему дистанционной передачи данных (АСКУГ) с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса;
- возможность подключения модулей телеметрии БПЭК.
Как подобрать измерительный комплекс? Можно воспользоваться: Программа подбора узла учета СГ-ТК-Д, СГ-ТК-Р и СГ-ТК-Т
Выполняемые функции:
- программирование и считывание информации с корректора с помощью оптического порта, установленного на передней панели прибора;
- отображение на дисплее текущих измеряемых и рассчитываемых параметров, данных архива;
- формирование архива объемом более 2200 записей с интервалом час, день или месяц по рабочему и стандартному объему газа, подстановочному давлению, температуре газа, коэффициенту коррекции. Запись значений в архив происходит по истечении измерительного периода, а также в случае возникновения аварийной ситуации (превышение предельных значений измеряемых параметров) или в случае проведения изменений в настройках корректора;
- программирование 2-х цифровых выходов для передачи значений объемов газа в виде импульсов, и/или передачи сообщений об ошибках;
- сигнализация о внештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т.п.);
- интерфейс дистанционного доступа — RS232/RS485;
- дистанционная передача данных архива и технологических данных с помощью программного комплекса СОДЭК;
- возможность подключения модулей телеметрии БП-ЭК-03/Т, БПЭК-04/ТС, БПЭК-04Ех;
- передача SMS сообщений.
Дополнительное оборудование:
- кабель адаптер оптический КА/О-USB;
- программное обеспечение СОДЭК ТС, СОДЭК Стандарт, СОДЭК Экстра;
- внешние блоки питания и модули телеметрии МТЭК-03, БПЭК-03(/Т), БПЭК-04/ТС, БПЭК-04/Ех.
