Регуляторы РДСК коммунально-бытовые

Характеристики Чертеж / схема

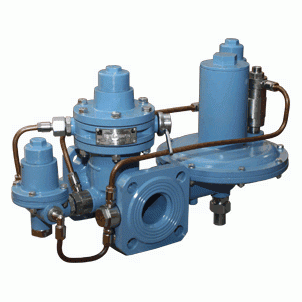

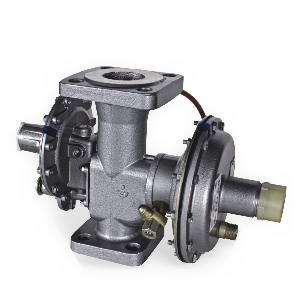

Регулятор давления газа РДCК-50М-1 Регулятор давления газа РДCК-50/400

Регуляторы давления газа типа РДСК-50 предназначены для редуцирования высокого или среднего давления на среднее или низкое, автоматической стабилизации выходного давления на установленном уровне, независимо от изменений входного давления и расхода, автоматического отключения подачи газа (наличие встроенного ПЗК) при аварийном повышении и понижении выходного давления свыше допустимых значений.

Регуляторы РДСК-50 предназначены для установки в газорегуляторных пунктах ГРУ, ГРПШ, ПГБ, ГРПБ систем газоснабжения городских и сельских населенных пунктов, промышленных и коммунально-бытовых предприятий.

Поставляем ЗИП и ремкомплекты для РДСК: мембраны, пружины, клапаны, седла, уплотнения и пр.

Основные технические характеристики

Параметры изделия РДСК-50М-1 РДСК-50М-2 РДСК-50М-3 РДСК-50БМ
Регулируемая среда природный газ по ГОСТ 5542-2014
Температура окружающей среды, °С от -40 до +60
Диаметр условного прохода, вход/выход, DN, мм 32 / 50
Максимальное входное давление, МПа (кгс/см²) 1,2 (12)
Диапазон настройки выходного давления, кПа 10 - 16
10 - 40 "Сигнал"		 16 - 40 40 - 100 270 - 300
Пропускная способность при максимальном входном давлении, м³/час 1000 1200
подробнее смотри в таблице регуляторов
Минимальный расход при Рвх.макс, не менее 1 м³/час
Габаритные размеры, мм - длина 230
- ширина 180 370
- высота 370 408
Масса, кг, не более 7
Срок службы, лет 30
Параметры изделия РДСК-50/400 РДСК-50/400Б РДСК-50/400М
Регулируемая среда природный газ по ГОСТ 5542-2014
сжиженный газ по ГОСТ 20448-90
Температура окружающей среды, °С от -40 до +60
Максимальное входное давление, МПа (кгс/см²) 1,2 (12) - природный газ
1,6 (16) - сжиженный газ
Диаметр условного прохода, DN, мм 50
Диаметр седла, мм 10 14 10 14 10 14
Диапазон настройки выходного давления, кПа 50-200 200-300 10-50
Пропускная способность при максимальном
входном давлении, м³/час		 670* 1340* 670* 1340* 670* 1340*
подробнее смотри в таблице регуляторов
Габаритные размеры, мм - строительная длина 180
- длина 502
- ширина 241
- высота 300
Масса, кг, не более 12

  * - конкретные значения пропускной способности зависят от значений входного и выходного давлений регулятора.

Схема / чертеж регулятора РДСК

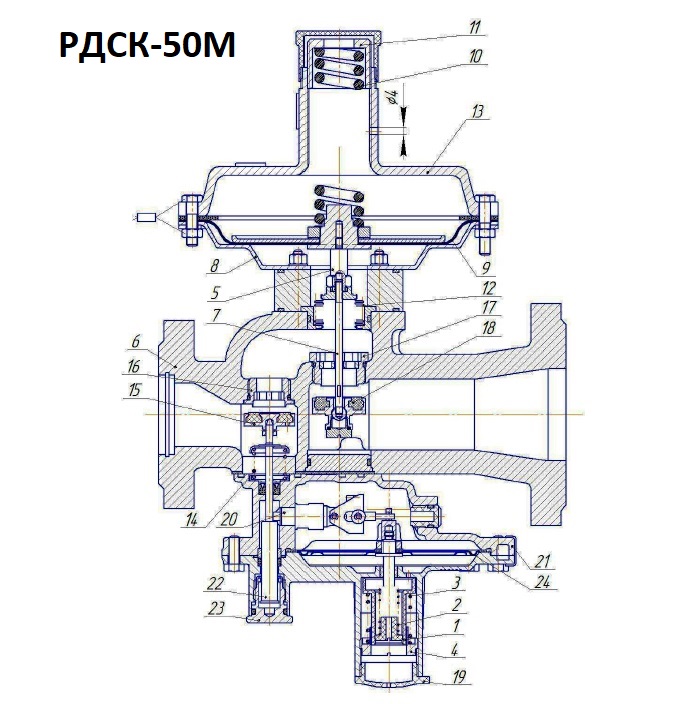

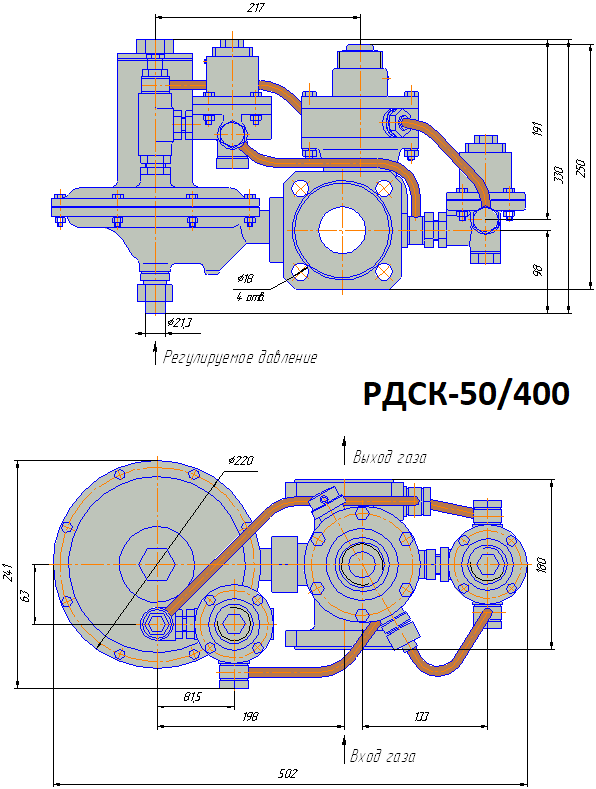

Чертеж регулятора РДСК-50М Чертеж регулятора РДСК-50/400

1, 4, 11 - направляющая
2, 3, 10, 14 - пружина
5 - втулка
6, 8 - корпус
7, 22 - шток
9 - мембрана рабочая
12 - разгрузочный сильфон
13 - крышка
16 – седло отсечного клапана
17 - седло рабочего клапана
18 - рабочий клапан
19, 23 - пробка
20 – механизм контроля
21 - отключающее устройство
24 - мембрана ПЗК
