Регуляторы РДУ-32

Характеристики Чертеж / схема

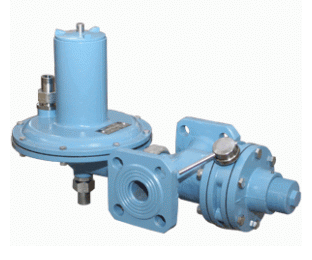

Регулятор давления газа РДУ-32 Регулятор давления газа РДУ-32/Ж

Регуляторы давления газа типа РДУ-32 предназначены для редуцирования высокого или среднего давления на низкое, автоматической стабилизации выходного давления на установленном уровне, независимо от изменений входного давления и расхода, автоматического отключения подачи газа (наличие встроенного ПЗК) при аварийном повышении и понижении выходного давления свыше допустимых значений.

Регуляторы давления газа универсальные РДУ-32/Ж предназначены для редуцирования давления паровой фазы сжиженного газа на низкое, автоматического поддержания выходного давления на заданном уровне, независимо от изменений расхода и входного давления, автоматического отключения подачи газа при повышении выходного давления сверх установленного предела или при уменьшении входного давления ниже определенной величины.

Регуляторы РДу-32 предназначены для установки в газорегуляторных пунктах ГРУ, ГРПШ, ГРПБ систем газоснабжения городских и сельских населенных пунктов, промышленных и коммунально-бытовых предприятий.

Поставляем ЗИП и ремкомплекты для РДУ-32: мембраны, пружины, клапаны, седла, уплотнения и пр.

Основные технические характеристики

Параметры изделия Общие характеристики
Регулируемая среда природный газ по ГОСТ 5542-2014
Температура окружающей среды, °С от -40 до +60
Максимальное входное давление, МПа (кгс/см²) 1,2 (12) 0,3 (3)
Диаметр условного прохода, DN, мм 32
Диаметр седла, мм 4 6 10
Пропускная способность при максимальном входном давлении, м³/час 150 300 124
подробнее смотри в таблице регуляторов
Строительная длина, мм 200
Параметры изделия РДУ-32/С1-4-1,2 РДУ-32/С1-6-1,2 РДУ-32/С1-10-0,3
Диапазон настройки выходного давления, кПа 1,0 - 2,0
Габаритные размеры, мм - длина 498
- ширина 220
- высота 303
Масса, кг, не более 9,9
Параметры изделия РДУ-32/С2-4-1,2 РДУ-32/С2-6-1,2 РДУ-32/С2-10-0,3
Диапазон настройки выходного давления, кПа 2,0 - 3,5
Габаритные размеры, мм - длина 474
- ширина 220
- высота 303
Масса, кг, не более 8,9
Параметры изделия РДУ-32/С3-4-1,2 РДУ-32/С3-6-1,2 РДУ-32/С3-10-0,3
Диапазон настройки выходного давления, кПа 3,5 - 5,0
Габаритные размеры, мм - длина 474
- ширина 220
- высота 303
Масса, кг, не более 8,9
Параметры изделия РДУ-32/Ж-4-1,6 РДУ-32/Ж-6-1,6
Регулируемая среда сжиженный газ по ГОСТ 20448-90
Температура окружающей среды, °С от -40 до +60
Диаметр условного прохода, вход (выход), DN, мм 32 (32)
Максимальное входное давление, МПа (кгс/см²) 1,6 (16)
Диапазон настройки выходного давления, кПа 2,0 - 3,5
Диаметр седла, мм 4 6
Пропускная способность при максимальном входном давлении, м³/час 126 193
подробнее смотри в таблице регуляторов
Габаритные размеры, мм - длина 497
- ширина 225
- высота 303
Масса, кг, не более 10

Схема / чертеж регулятора РДУ

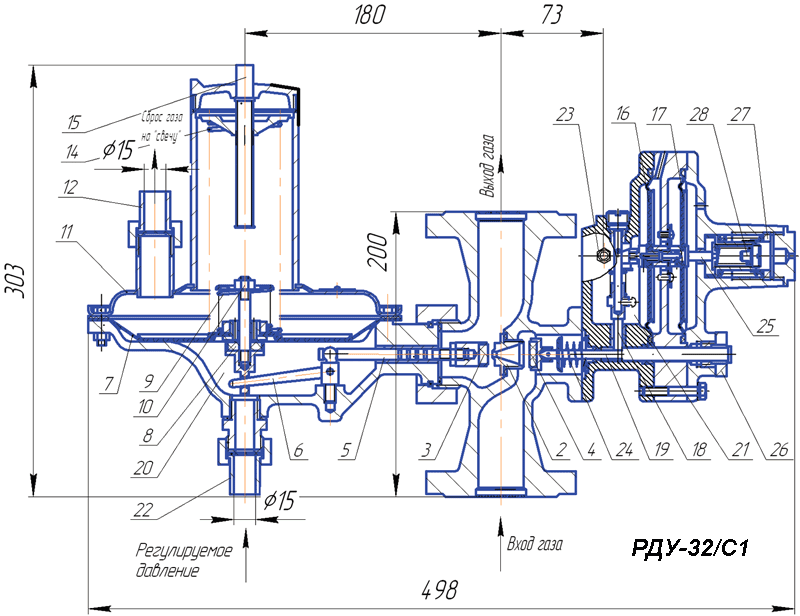

Чертеж регулятора РДУ-32/С1

1 – крестовина
2 – седло
3 – рабочий клапан
4 – отсечной клапан
5, 18, 19 – шток
6 - рычажный механизм
7 – рабочая мембрана
8 – сбросной клапан
9, 14, 24 – пружина
10 – регулировочная гайка
11 – крышка мембранной камеры
12, 22, 23 – ниппель
15 – регулировочный винт
16, 17 – мембрана
20, 21 – подмембранная полость
25 – толкатель
26, 28 – пробка
27 – втулка

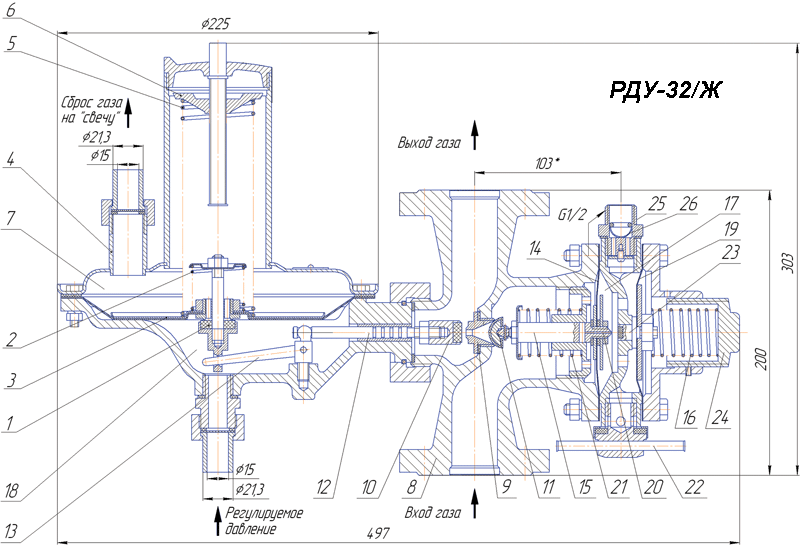

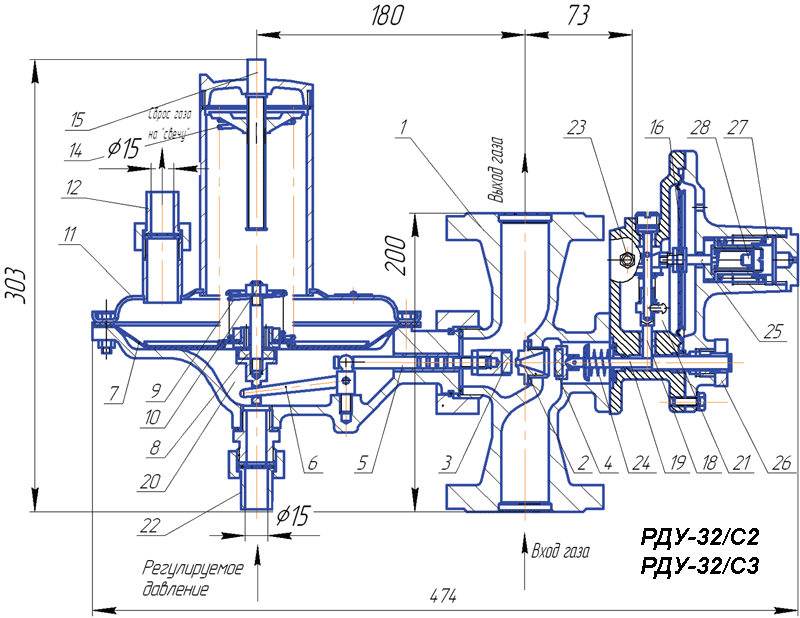

Чертеж регулятора РДУ-32/С2 и С3 Чертеж регулятора РДУ-32/Ж

1 – сбросной клапан
2, 16 – пружина
3 – рабочая мембрана
4 – штуцер сбросной
5, 21 – пружина
6 – гайка
7 – мембранная камера
8 – крестовина
9 – седло
10 – рабочий клапан
11 – отсечной клапан
12 – шток
13 – рычажной механизм
14, 19 – мембрана
15 – толкатель
17, 18 – подмембранная полость
20 – сопло
22 – пробка
23 – клапан
24 – регулировочный стакан
25 – обратный клапан
26 – фильтр
