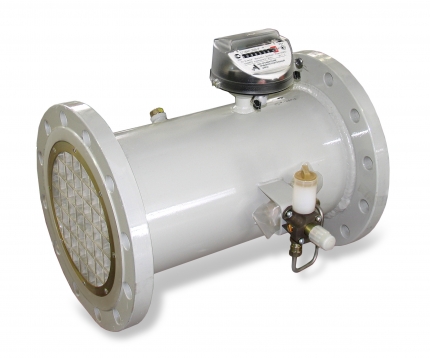

Турбинные счетчики типа СГ-16МТ-Р, СГ-75МТ-Р предназначены для измерения (в том числе и при коммерческих операциях) объема неагрессивного, неоднородного по химическому составу, очищенного от механических примесей и осушенного природного газа по ГОСТ 5542-2014, а также воздуха, азота и других неагрессивных газов плотностью не менее 0,67 кг/м3 при плавно меняющихся его потоках.
Внимание! Для учета КИСЛОРОДА и ВОДОРОДА использование турбинных счетчиков СГ16 и СГ75 запрещено!
Перед счетчиком на расстоянии не менее 2Ду необходимо устанавливать фильтр для очистки газа от механических примесей (размер твердых частиц, находящихся в измеряемом газе, по наибольшему измеренному значению не должен превышать 0,08 мм).
Счетчик СГ16МТ, СГ75МТ регистрирует объем газа при рабочих условиях. Для приведения измерительного объема газа к объему при стандартных условиях счетчики могут быть оснащены электронными корректорами ЕК270 (коррекция по температуре и давлению) или ТС220 (коррекция по температуре).
- Длина прямолинейных участков трубопровода должна быть не менее:
- - при слабых возмущениях (отвод, колено, диффузор) 2Ду перед счетчиком и 1Ду после счетчика;
- - при сильных возмущениях (регулятор давления, двойной изгиб трубы в разных плоскостях) 5Ду перед счетчиком и 3Ду после счетчика.
При установке перед счетчиком стабилизатора потока газа (СПГ) дополнительные прямые участки перед СПГ и после счетчика не требуются.
Для дистанционной передачи информации к счётчику может быть присоединён низкочастотный датчик импульсов (геркон), срабатывающий от магнитной вставки, встроенной в младший разряд счётного механизма.
Отличительные особенности:
- высокая точность измерения;
- малая инерционность механической системы;
- низкая погрешность измерения в импульсном режиме работы;
- возможность работы с электронными корректорами ЕК-270, ТС-220;
- работа на горизонтальных и вертикальных участках газопровода;
- низкий перепад давления на счетчике;
- низкий уровень шума.
