Клапаны КТЗ термозапорные

Характеристики Чертеж / схема
Термозапорный клапан КТЗ

Термозапорные клапаны КТЗ предназначены для автоматического перекрытия трубопровода (в случае пожара), подводящего газ к бытовым и промышленным приборам.

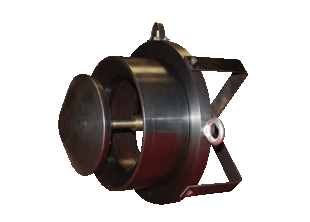

Термозапорный клапан КТЗ межфланцевый

Автоматический термозапорный клапан содержит корпус, в полости которого установлен подпружиненный запорный элемент, удерживаемый в открытом состоянии упором с легкоплавкой вставкой. При достижении температуры клапана свыше 90°С легкоплавкая вставка плавится, запорный элемент освобождается и перекрывает поток газа.

Клапан термозапорный является устройством разового срабатывания, но многократного использования (ремонтопригоден). Не подлежит восстановлению после пожара.

Со стороны входа потока в клапан для фланцевых и межфланцевых КТЗ следует установить специальную термостойкую прокладку. Не допускается устанавливать клапан в зонах, где температура окружающей среды выше +60°С

Присоединение клапанов КТЗ бывает:

Основные технические характеристики

Параметры изделия Общие характеристики
Рабочая среда природный газ по ГОСТ 5542-2014
Температура окружающей среды, °C от -45 до +40
Температура срабатывания, °C от +90 до +98
Максимальное входное давление, МПа (кгс/см²) 0,6 (6)
Тип соединения, резьба муфтовое по ГОСТ 6527-68, внутр/наруж, внутр/внутр*
Средний срок службы, лет, не менее 10
Маркировка клапана КТЗ 001-15 КТЗ 001-20 КТЗ 001-25 КТЗ 001-32 КТЗ 001-40 КТЗ 001-50
Присоединение муфтовое КТЗ-15 КТЗ-20 КТЗ-25 КТЗ-32 КТЗ-40 КТЗ-50
Диаметр условного прохода, DN, мм 15 20 25 32 40 50
Присоединительная резьба, G, дюйм ½" ¾" 1" 1¼" 1½" 2"
Габаритные размеры, мм - длина 43 45 50 73 73 80 / 85*
- диаметр 25 32 38 48 58 74
Масса, кг, не более 0,1 0,12 / 0,13* 0,31 / 0,33* 0,39 / 0,40* 0,42 / 0,45* 0,78 / 0,86*

  * - Исполнение -01 – для клапанов с типом резьбы внутренняя/внутренняя.
Параметры изделия Общие характеристики
Рабочая среда природный газ по ГОСТ 5542-87
Температура окружающей среды, °C от -45 до +40
Температура срабатывания, °C от +90 до +100
Максимальное входное давление, МПа (кгс/см²) 1,6 (16)
Тип соединения фланцевое по ГОСТ 12820-80
Средний срок службы, лет, не менее 10
Маркировка клапана КТЗ 001-50-02 КТЗ 001-65-02 КТЗ 001-80-02 КТЗ 001-100-02 КТЗ 001-125-02 КТЗ 001-150-02
Присоединение фланцевое КТЗ-50Ф КТЗ-65Ф КТЗ-80Ф КТЗ-100Ф КТЗ-125Ф КТЗ-150Ф
Диаметр условного прохода, DN, мм 50 65 80 100 125 150
Габаритные размеры, мм - длина 80 120 120 110 170 170
- диаметр 160 180 195 215 245 280
Масса, кг, не более 5,1 7,0 9,0 16,4 18,9 20,5
Маркировка клапана КТЗ 001-200-02 КТЗ 001-250-02 КТЗ 001-300-02 КТЗ 001-400-02 КТЗ 001-500-02
Присоединение фланцевое КТЗ-200Ф КТЗ-250Ф КТЗ-300Ф КТЗ-400Ф КТЗ-500Ф
Диаметр условного прохода, DN, мм 200 250 300 400 500 -
Габаритные размеры, мм - длина 170
- диаметр 335 405 460 580 710
Масса, кг, не более 40,4 45,5 53 93 171
Параметры изделия Общие характеристики
Рабочая среда природный газ по ГОСТ 5542-2014
Температура окружающей среды, °C от -45 до +40
Температура срабатывания, °C от +90 до +100
Максимальное входное давление, МПа (кгс/см²) 1,6 (16)
Тип соединения межфланцевое
Средний срок службы, лет, не менее 10
Маркировка клапана КТЗ 001-50МФ КТЗ 001-65МФ КТЗ 001-80МФ КТЗ 001-100МФ КТЗ 001-125МФ
Присоединение межфланцевое КТЗ-50(МФ) КТЗ-65(МФ) КТЗ-80(МФ) КТЗ-100(МФ) КТЗ-125(МФ)
Диаметр условного прохода, DN, мм 50 65 80 100 125
Габаритные размеры, мм - длина 70 70 80 110 130
- диаметр 102 123 133 158 190
Масса, кг, не более 1,7 2,2 2,6 3,9 5,5
Маркировка клапана КТЗ 001-150МФ КТЗ 001-200МФ КТЗ 001-300МФ КТЗ 001-400МФ КТЗ 001-500МФ
Присоединение межфланцевое КТЗ-150(МФ) КТЗ-200(МФ) КТЗ-300(МФ) КТЗ-400(МФ) КТЗ-500(МФ)
Диаметр условного прохода, DN, мм 150 200 300 400 500
Габаритные размеры, мм - длина 130
- диаметр 212 258 370 482 585
Масса, кг, не более 9,5 15,5 40 96 124

Схема / чертеж клапана КТЗ

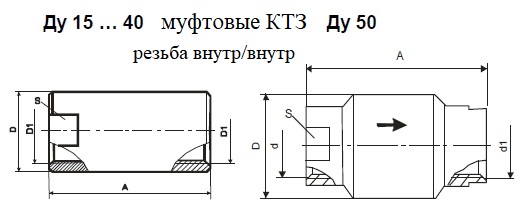

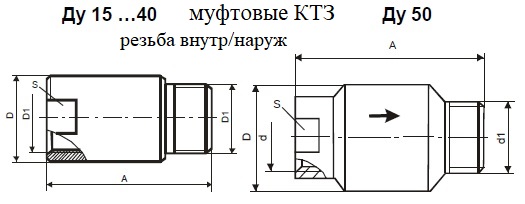

Чертеж КТЗ резьба внутренняя/наружная Чертеж КТЗ резьба внутренняя/внутренняя Чертеж КТЗ фланцевый и межфланцевый
